无锡海利达自动化仪器厂YK-101触摸屏控制系统使用说明书（多功能无拉伸无补偿高位版）
YK-101控制系统为全数字触摸式控制系统,该系统采用高性能芯片.7寸液晶显示屏.触摸屏等高数字化产品。外观独特，界面新颖，操作简单，抗干扰能力极强。现已广泛用于塑料制袋机、横切机、全自动无纺布制袋机.全自动编织袋制袋机、圆织机等领域。 本系统输入16个点（包括2路高速测速端口），输出16个点，外加4路模拟量输出。可同时控制主电机（三相异步电机）送料电机（伺服电机或步进电机），放料电机（直流电机或三相异步电机），实现真正意义上的三个电机同步运行。即全自动加速功能，主机速度和后放料速度数据同时换算后速度自动分配。

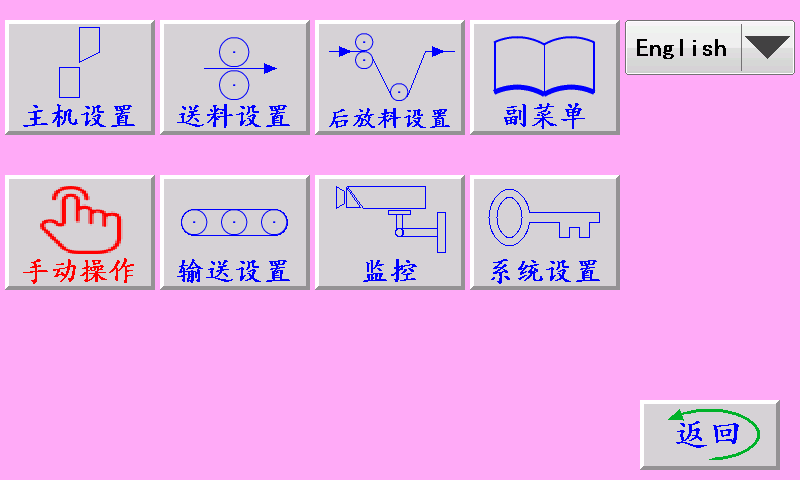

主机设置：按此键进入进入主机设置界面。 送料设置：按此键进入进入送料设置界面。 后放料设置：按此键进入进入后放料设置界面。 副菜单：按此键进入进入副菜单界面。 手动操作：按此键进入进入手动操作界面。 输送设置：按此键进入进入主机设置界面。 监控：按此键进入进入监控界面。 English/中文：中文和英文界面切换按键。 系统设置：按此键输入正确的密码，方可进入。 三、主页

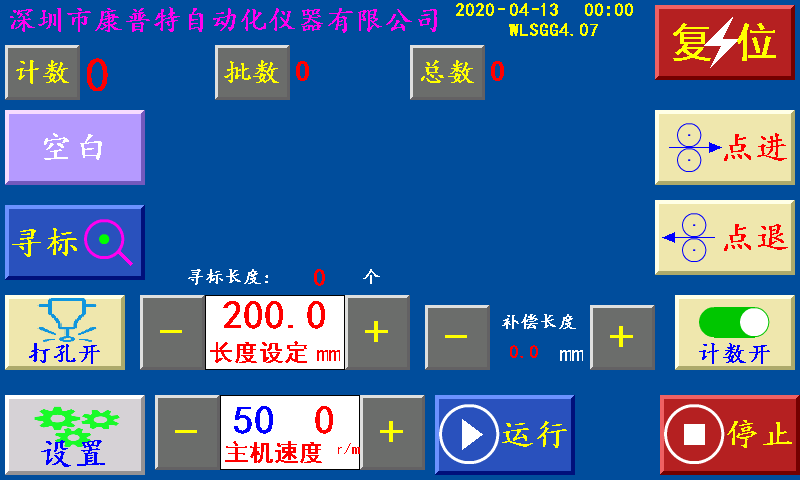

长度设定：显示制袋所设定长度,单位:毫米（也可以当按键直接调节长度） 主机速度：控制主机加减速快慢。 补偿长度：显示补偿伺服（步进）电机每次送料多走少走长度，单位:毫米 计数/清零：单批次累计到一批个数结束时,个数自动归零；按“计数/清零”键清零清个数。 批数/清零：一批结束后，批数加“1”， 总数/清零：个数每加一个，总数加“1”；按“总数/清零”键清零总数。 计数开/计数关：控制每次送料是否需要计数。 打孔开/打孔关：控制每次送完料后是否需要打孔。 空白/深色/浅色：三种状态切换。空白：指光电忽略色标光电传感器信号； 深色：指跟踪印刷制品时，以深颜色的色标点为跟踪点； 浅色：指跟踪印刷制品时，以浅颜色的色标点为跟踪点。 寻标：当‘寻标’键选择“深色/浅色”时按此键，伺服（步进）电机一直转到深色的色标点自动停转时，设置为“追深”；伺服（步进）电机一直转到浅色的色标点自动停转时，设置为“追浅。 当‘寻标’键选择“空白”时，按此键无效 点进：在停止状态下，手动伺服（步进）电机正转。 点退：在停止状态下，手动伺服（步进）电机反转，在运行状态下此键变为“补数”，按此键计数减1。 复位：系统不能正常工作时，按此键程序重新启动，也可以做紧急停机用。 运行：按此键，主机正常运行。（长按3秒左右） 停止：按此键，霍尔开关GK1检测到高位停机信号；主机自动停机。 状态显示：运行/停止/超速/暂停/脱标/完料，六种状态切换显示。 超速：主机速度过快步进（伺服）电机送料还没有结束时，主机停机显示“超速”。 暂停：当机型选择“暂停”时一批结束停机N秒后主机自动开机。
脱标：在制作印刷制品时没有跟踪到色标点显示“脱标”。

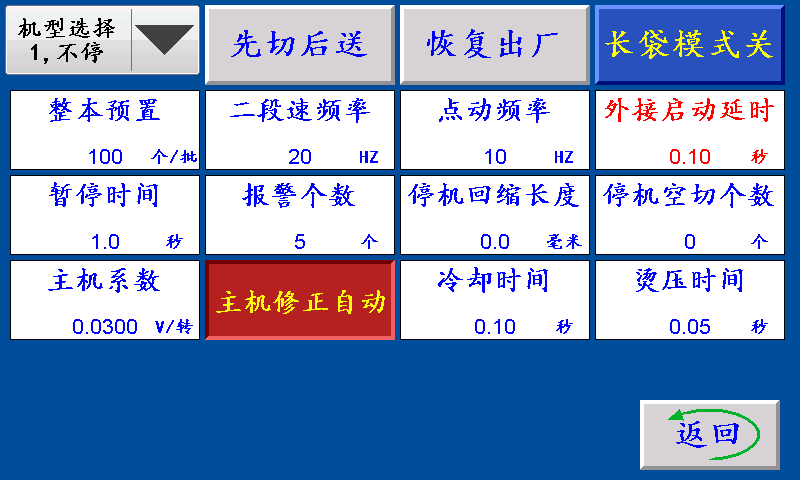

四、主机设置
不停/暂停/停机：“不停”：一批结束主机不停，继续正常工作。 “停机”：一批结束主机自动停机后不再运行，手动按启动键方可运行。
先切后送/先送后切：“先切后送”：按启动键，主机先运行，GK1霍尔开关检测到伺服（步进）电机的送料信号，伺服（步进）电机开始送料。“先送后切”：按启动键，伺服（步进）先送料，送料结束后主机再运行。
长袋模式关/长袋模式开： 长袋模式关：主机不停 长袋模式开：主机切完袋子后高位冷却暂停 整本预置：一批设定的个数，提前5个报警。单位：个 二段速频率：主机运行时按停止键，主机切换成二段速停机，二段速速度由此参数调节。 点动频率：停止状态下，X04（点动）收到信号时，Y07主机信号输出，切刀上下运行，速度由此参数调节。 报警个数：一批结束前提前N个报警。 冷却时间：长袋模式开下，主机切完袋子回到高位后进行冷却的时间 烫压时间：遇到烫压信号，主机信号关闭的时间。 暂停时间：当机型选择暂停，一批结束后主机自动停机所设定的时间。 外接启动延时：在停机的时候，点击启动按键，延时该时间后主机再启动。 停机回缩长度：每次停机后，送料往回缩的长度 停机空切个数：每次停机时，主机需要空切的次数。 主机系数：控制主机速度快慢。
主机修正手动/主机修正自动： 主机修正自动：自动修正好主机速度对应的主机系数大小。
五、送料设置

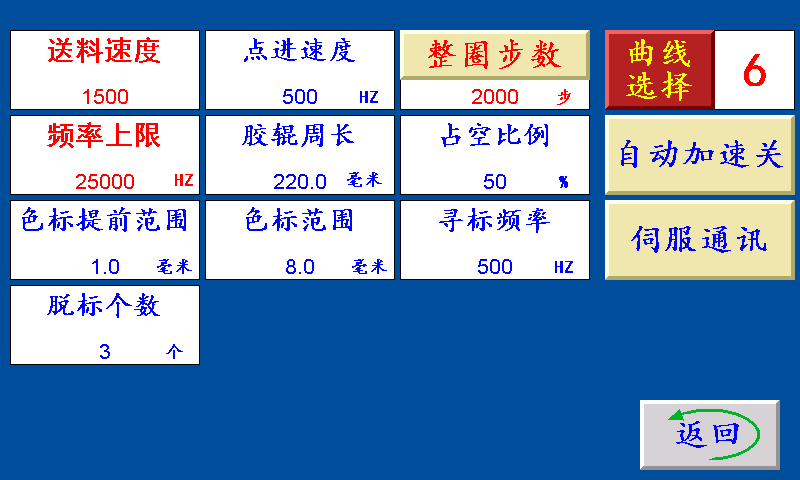

送料速度：伺服（步进）电机的加减速时间，设定越大，伺服（步进）电机起步越快。 点进速度：伺服（步进）电机的点进/点退时的速度，设定越大，伺服（步进）电机的转速越快。 整圈步数：伺服（步进）电机转一圈所需要的脉冲个数。 曲线慢速/曲线中速/曲线快速/曲线高速，4种不同的曲线切换。 频率上限：伺服（步进）电机的最高转速，设定越大，伺服（步进）电机的转速越快。 胶辊周长：伺服（步进）电机带动橡胶辊转一圈的长度。 占空比例：“自动送料”时，主机运行一个周期送料所占的时间比例。
自动加速关/自动加速开：
自动加速关：自己调节送料速度。
自动加速开：根据设定的袋长等自动调节送料速度。 色标范围：制作彩色制品时，伺服（步进）电机以恒定的速度寻找色标点的范围（即色标光电在『长度—设定的色标范围长度』范围内寻找色标，寻至『长度+设定的色标范围长度』。 色标提前范围：制作彩色制品时，伺服（步进）电机在料送结束之前，提前以恒定的速度寻找色标。 寻标频率：伺服（步进）电机追色标时的速度，设定越大，伺服（步进）电机的转速越快。 伺服通讯：点击此键进入伺服通讯界面。
脱标个数：设定N个,制作彩色制品时,跟踪N次色标点,跟踪不住自动停机。 六、后放料设置

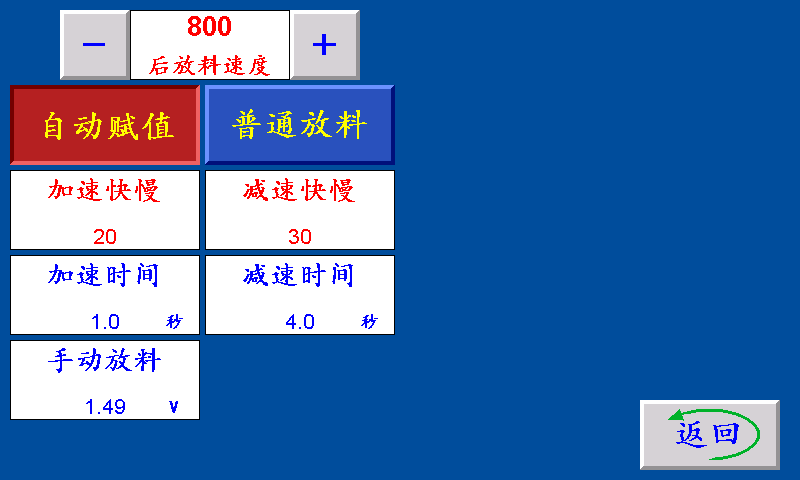

后放料速度：控制后放料电机的转速快慢。 手动放料：停机状态下，手动放料的速度。 放料修正：控制后放料电机的加减速快慢，设定值越小越快。 加速快慢：控制后放料速度加速变化的当量。 减速快慢：控制后放料速度减速变化的当量。 加速时间：控制后放料起步时变化的加速时间。 减速时间：控制后放料停止时变化的减速时间。 手动赋值/自动赋值： 手动赋值：后放料速度设定好后不会自动改变。 自动赋值：在运行时，后放料速度会自动调整到合适的速度值。 普通放料/减速放料： 普通放料：检测到放料开关信号时后放料减速，未检测到放料信号时后放料加速。 减速放料：未检测到放料开关信号时放料速度不变，检测到放料开关信号时减速。 七、副菜单

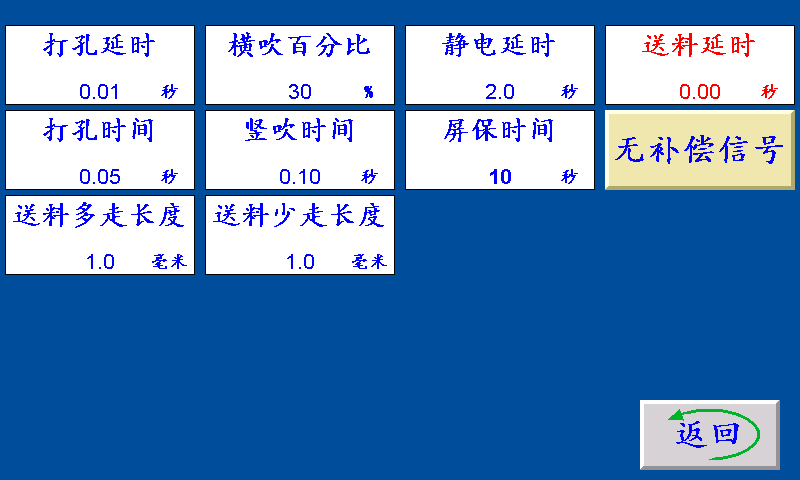

打孔延时：送料结束后延时此参数设定的时间后打孔信号输出。 打孔时间：伺服（步进）电机转结束，打孔电磁阀工作的时间。 横吹百分比：由输入点X01送料信号控制横吹信号输出，输出时间由此参数来设定调节。 竖吹时间：由输入点竖吹输入控制竖吹信号输出，时间由此参数来设定调节。 屏保时间：主机运行状态下，在主界面停留此时间进入屏保状态。（设置0则屏保无效） 静电延时：输出与主机信号同步，主机停机后，静电信号延时此设定值后再关闭。 送料延时：下一次送料时，延时送料延时时间后开始送料。
无补偿信号/有补偿信号：
无补偿信号：补偿送料伺服（步进）电机多走少走由主页上补偿长度控制。
有补偿信号：未检测到补偿信号时，补偿送料伺服（步进）电机多走“送料多走长度”，检测到补偿信号时，补偿送料伺服（步进）电机少走“送料少走长度”。
送料多走长度：未检测到补偿信号时，补偿送料伺服（步进）电机多走“送料多走长度”。
送料少走长度：检测到补偿信号时，补偿送料伺服（步进）电机少走“送料少走长度”
单次送料：停机状态下，点击此键，送一次料后停止。 当‘寻标’键选择“空白”时，按此键无效 (注释：黄色按键在停机状态下，测试脚位是否正常) 九、 输送设置

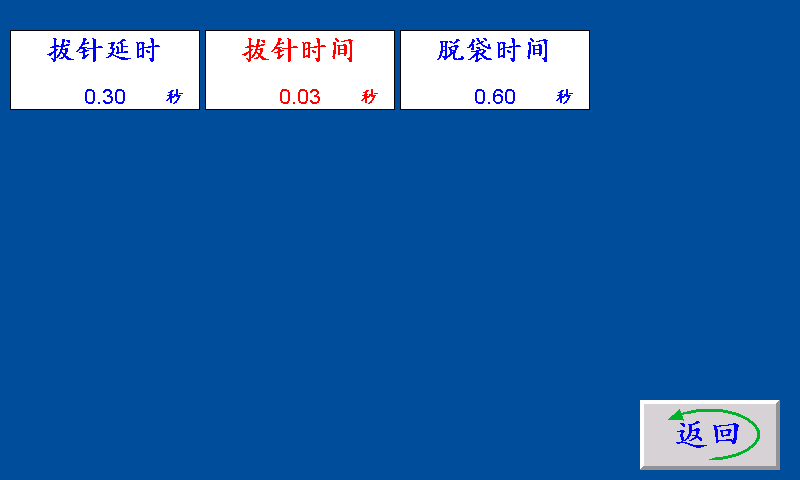

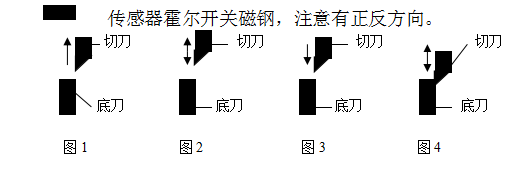

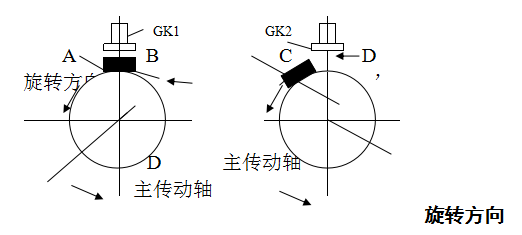

A ，开始送料位置,此时切刀向上运动,刚离开底刀,步进电机可顺利地将被制料送出(图1)。 A’取样逻辑位置，位于A与D之间。

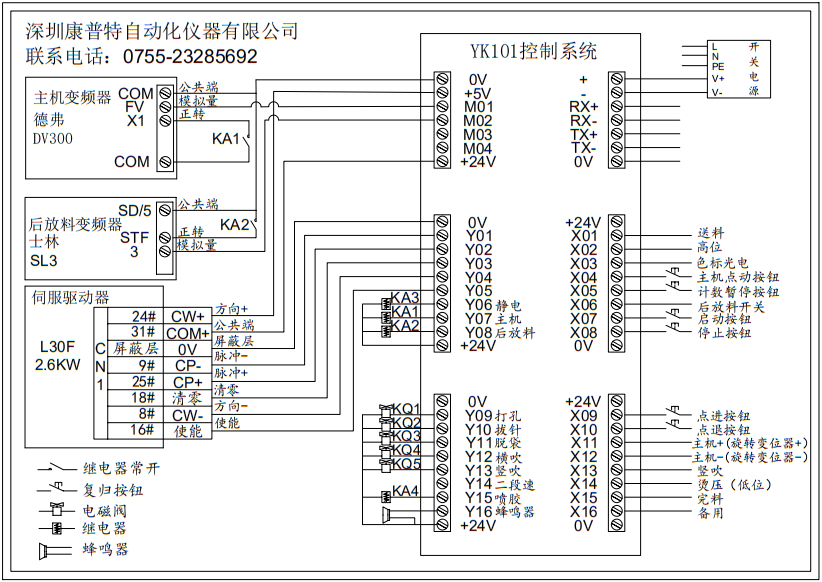

十一、 外接附件 1、 霍尔开关 红:+24V；黑:GND；黄:输入信号 2、 色标光电 红:+24V；黑:GND；白或绿:输入信号
3、 蜂鸣器 红:+24V；黑:蜂鸣器信号 输入信号接线端子（0V） 输出信号接线端子（0V）
01,+（DC24V接入） 01,0V 02,- 02,+5V 03,RX+ 03,M01 主机模拟
04,RX- 04,M02 放料模拟 06,TX- 06,M04 备用模拟
07,0V 07,+24V 01,+24V 01,0V 02,X01 GK1送料 02,Y01 (CP-脉冲) 03,X02 GK2高位 03,Y02 (CP+脉冲) 04,X03 色标光电 04,Y03 (CP2脉冲) 05,X04 外接主机点动 05,Y04 06,X05 06,Y05 (CW-方向) 07,X06 放料开关 07,Y06 伺服输出信号(0V) 08,X07 外接启动 08,Y07 主机输出信号(0V) 09,X08 外接停止 09,Y08 放料输出信号(0V) 10,0V 10,+24V
01,+24V 01,0V 02,X09 外接点进 02,Y09 打孔输出(0V) 03,X10 外接点退 03,Y10 拔针输出(0V) 04,X11 主机+ 04,Y11 脱袋输出(0V) 05,X12 主机- 05,Y12 横吹输出(0V) 06,X13 竖吹 06,Y13 竖吹输出(0V) 07,X14 烫压 07,Y14 静电输出(0V) 08,X15 完料 08,Y15 09,X16 09,Y16 蜂鸣器(0V) 10,0V 10,+24V  ----------------------------------
